基于增強現實與多模態交互的智能診斷系統在軋鋼設備運維中的應用與實踐
柳 軍 張 哲 徐 波 曹 凱
（ 鞍鋼股份有限公司冷軋廠 遼寧 鞍山 114021 ）
摘要：針對傳統設備點檢方法存在量化不足、專家支持效率低、資料查閱不便等問題，本文提出一種融合AR增強現實、視覺識別及知識庫技術的智能診斷系統。通過二次開發AR眼鏡會議軟件，構建遠程專家支持平臺，并利用設備編碼識別實現實時數據疊加顯示；同時建立云端知識庫系統，支持語音檢索與專家經驗傳承。實際應用表明，該系統使某軋鋼產線設備的故障處理效率得以提升，降低年停機損失，具備顯著的行業推廣價值。
關鍵詞：增強現實（AR）；智能診斷；遠程專家支持；設備運維；知識庫系統
1 引言
1.1 研究背景與現狀
設備運維是工業生產的核心環節，但傳統點檢依賴人工經驗（視/聽/觸覺），存在三大痛點：
量化不足：僅能獲取粗略狀態信息，無法精準預測故障。
專家支持低效：依賴電話/微信溝通，多專家協同困難。
資料查閱不便：紙質手冊攜帶困難，檢索效率低。
現有解決方案包括：
遠程協助系統：如基于WebRTC的視頻會議工具，但缺乏AR可視化支持。
知識管理系統：傳統數據庫檢索響應慢，未結合AR交互。
本文創新性地結合AR技術與知識庫體系，提出端到端的智能診斷方案。
2 改進前問題分析
在改進前，企業面臨一系列問題，主要集中在數據獲取、現場問題處理與專家支持以及資料查閱等方面。首先，數據獲取主要依賴感官經驗和定性判斷，缺乏準確性和系統性。其次，現場處理問題和專家支持時，往往依賴主觀判斷，容易誤判，且單線電話溝通導致響應延遲，此外，資料查閱主要依賴紙質手冊，檢索時間長，效率低下。
針對這些問題，企業采取了一系列改進措施。通過引入先進的數據采集和分析技術，提高了數據獲取的準確性和系統性。同時，建立了遠程專家支持系統，實現了多線溝通和實時響應，顯著提高了問題處理的效率。此外，引入電子資料庫和智能檢索系統，大大縮短了資料查閱的時間。經過改進，生產線停機時間等關鍵指標得到了顯著提升，不僅提高了企業的運營效率，還增強了企業的競爭力。
3 技術方案與創新點
3.1 系統架構設計
本智能診斷系統采用分層架構設計，由AR終端層、網絡傳輸層和云端服務層三部分組成（圖1），各模塊協同工作以實現高效、精準的設備運維支持。
3.1.1. AR終端層

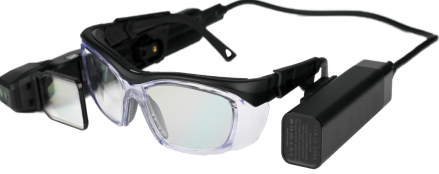

AR終端采用定制化智能眼鏡，集成高精度傳感器與計算單元，確保現場數據采集與交互的可靠性：
· 1080P高清攝像頭：支持實時畫面采集，滿足遠程專家對設備細節的觀察需求。
· 6自由度（6DoF）追蹤技術：基于SLAM（同步定位與建圖）算法，實現AR畫面與現實場景的精準對齊，避免視覺偏差。
· 低功耗設計：優化硬件架構，延長續航時間，適應長時間現場作業需求。
3.1.2. 網絡傳輸層
系統采用廠內本地Wi-Fi 6專網方案，確保數據傳輸的低延遲與高可靠性：
l Wi-Fi 6專網：
提供超低延遲（<50ms）和高帶寬（>1Gbps），支持AR畫面的實時傳輸與遠程專家的即時響應。
通過廠內部署的Wi-Fi 6接入點實現全覆蓋，避免外部網絡依賴，提升系統穩定性。
l 邊緣計算優化：
部分數據處理在本地完成（如設備狀態分析、AR標注渲染），減少云端依賴，進一步降低傳輸延遲。
l 網絡冗余設計：
可集成有線以太網回退或多Wi-Fi 6接入點冗余，確保關鍵節點通信不中斷。
3.1.3. 云端服務層
云端服務層是系統的核心數據處理與知識管理中樞，包含兩大關鍵模塊：
l 實時數據庫：
ü 存儲設備運行狀態參數（如溫度、振動、電流等），支持毫秒級數據更新。
ü 采用時序數據庫（如InfluxDB）優化存儲效率，確保高并發訪問下的性能穩定。
l 知識庫系統：
ü 集成10,000+份技術文檔、專家經驗案例及故障診斷模型，支持語音檢索與語義分析。
ü 基于知識圖譜技術構建設備故障關聯網絡，實現智能推理與診斷建議生成。
ü 該架構設計確保了系統的高效性、可擴展性與工業級可靠性，為智能運維提供了堅實的技術支撐。

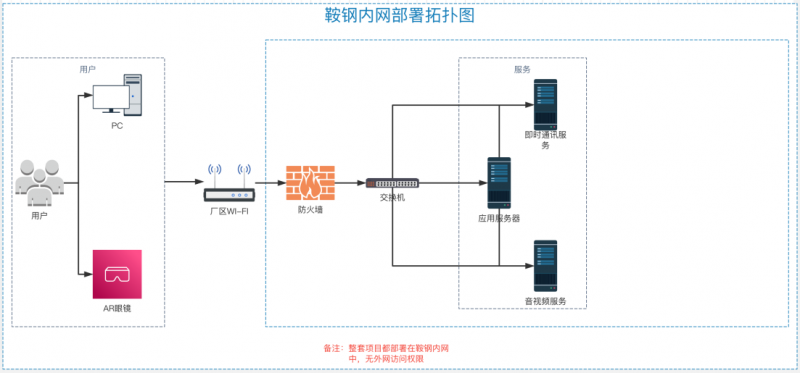

圖1 系統拓撲圖

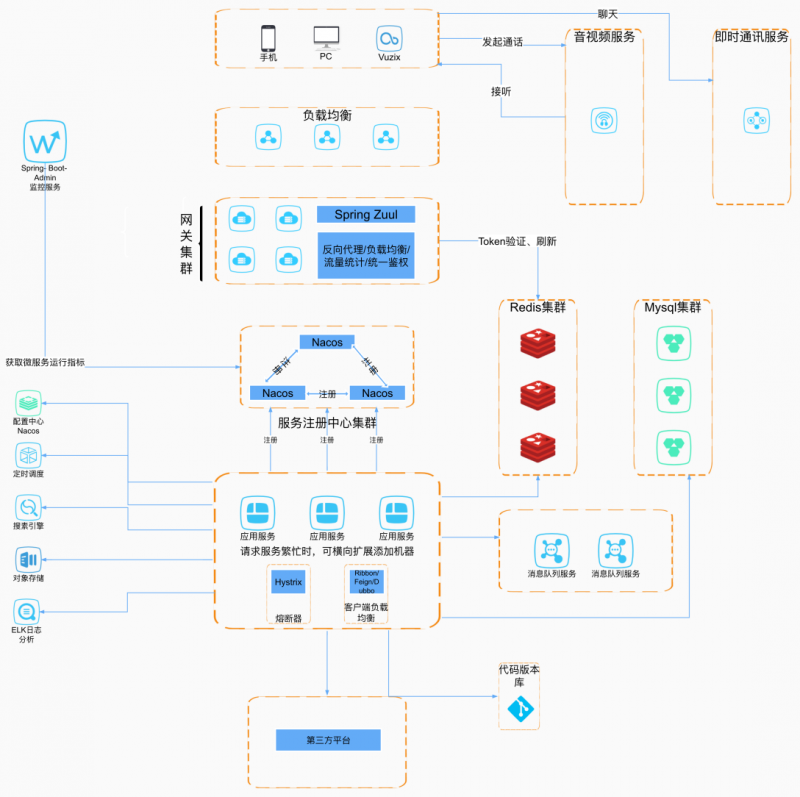

圖2 系統架構圖
3.2 核心技術創新
3.2.1 AR遠程專家支持系統的技術突破
本系統在AR遠程專家支持方面實現了多項關鍵技術突破，構建了高效、穩定的遠程協作平臺：
畫面增強技術
l 采用基于OpenCV優化的數字變焦算法，實現10級無損放大，確保遠程專家能夠清晰觀察設備細節特征。該算法通過多幀圖像融合技術，在保持圖像清晰度的同時有效抑制噪聲。
l 電子防抖系統采用改進的卡爾曼濾波算法，結合IMU傳感器數據，將畫面抖動幅度降低至0.5像素以下，即使在點檢員快速移動時也能保持畫面穩定。
交互標注技術
l 凍屏標注功能采用雙緩沖渲染技術，實現畫面凍結與標注操作的零延遲響應。標注數據以矢量格式存儲，支持任意縮放而不失真。
l 白板協作系統基于WebRTC實時通信協議，支持多人同時繪制和修改，標注數據實時同步至所有參與方。
多專家協同架構
l 采用分布式微服務架構，支持最多10名專家同時在線指導。系統通過負載均衡算法智能分配計算資源，確保在高并發情況下仍能保持穩定的響應速度。
l 專家會話管理采用令牌桶算法控制并發連接數，防止系統過載。每個專家會話獨立運行，互不干擾，同時支持會話間的數據共享和協作。

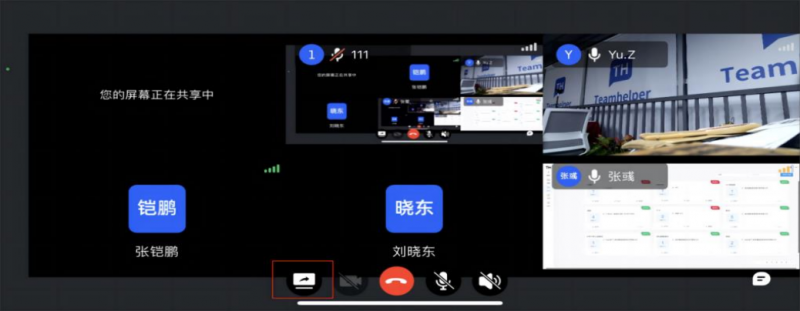

圖3 多專家會話協同
3.2.2 設備實時數據疊加的技術實現
設備實時數據疊加技術是本系統的另一核心技術，實現了設備狀態信息的直觀可視化：
編碼識別方案
l 采用RFID/NFC雙模識別技術，在設備表面粘貼高靈敏度標簽。標簽采用EPC Gen2標準，存儲設備唯一標識符和關鍵參數。

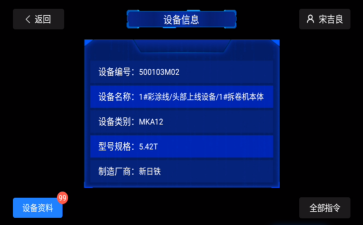

圖4 設備雙模識別
l AR眼鏡攝像頭采用改進的圖像識別算法，結合深度學習模型，將標簽識別準確率提升至99.5%以上。掃描觸發機制采用中斷驅動設計，確保云端數據調用的響應時間<200ms。

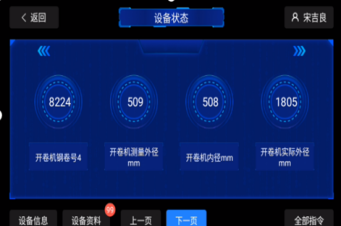

圖5 3D可視化
l 設備狀態以高精度3D模型疊加顯示，基于Unity3D引擎開發。模型采用LOD（細節層次）技術，在保證視覺效果的同時優化渲染性能。
l 狀態參數通過著色器實時映射到模型表面，實現溫度、振動等參數的直觀可視化。顏色映射方案經過人機工程學優化，確保操作人員能夠快速識別異常狀態。
3.2.3 智能知識庫系統的技術創新
智能知識庫系統整合了多項先進技術，構建了高效的知識管理平臺：
語音檢索技術
l 集成科大訊飛ASR引擎，采用深度神經網絡（DNN）架構，識別準確率>98%。系統支持多種工業術語和方言識別，適應不同應用場景。
l 語音交互采用自然語言處理（NLP）技術，支持模糊查詢和上下文理解。檢索結果通過語義分析排序，確保最相關的內容優先呈現。
基于規則引擎的故障診斷技術
l 整理歷史故障案例、設備手冊及專家經驗，形成結構化的規則集。規則通過可視化工具配置和管理，支持業務人員快速更新。實時采集設備數據（如振動、溫度、電流）與規則庫匹配，觸發對應診斷結論與維護建議。
知識更新機制
l 知識庫采用增量更新策略，新知識自動融入現有知識文本。更新過程采用版本控制技術，確保知識的一致性和可追溯性。
l 專家經驗案例通過結構化模板錄入，支持多媒體內容（文本、圖片、視頻）的關聯存儲，案例檢索支持多條件組合查詢，提高知識獲取效率。

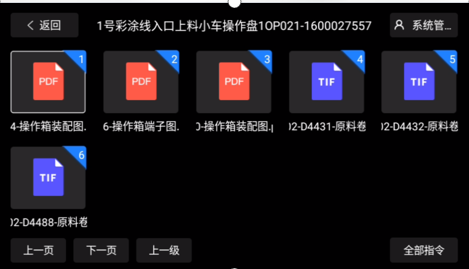

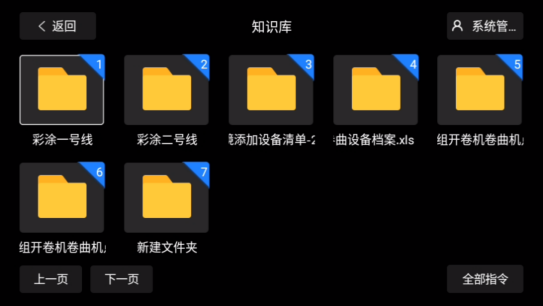

圖6 知識庫
技術創新點
本系統的核心技術創新體現在三個方面：
AR遠程協作技術的工業級優化：針對工業場景的特殊需求，對AR畫面增強、交互標注和多專家協同等關鍵技術進行了深度優化，解決了傳統遠程協作在工業環境中的適用性問題。
設備狀態可視化的創新實現：通過RFID/NFC識別與3D可視化技術的結合，實現了設備狀態信息的直觀、實時呈現，顯著提升了點檢效率和故障診斷準確性。
智能知識管理的智能化升級：將語音識別、知識文本和自然語言處理等AI技術應用于知識管理領域，構建了智能化的知識檢索與推理診斷系統，實現了專家經驗的數字化傳承和智能化應用。
這些技術創新共同構成了本系統的核心競爭力，為工業設備智能運維提供了全新的技術解決方案。系統在實際應用中已展現出顯著的技術優勢和經濟效益，具有廣闊的推廣前景。
4 實施效果與驗證
為全面評估AR智能診斷系統的應用成效，本研究從關鍵性能指標顯著提升方面開展系統性驗證：
· 停機損失控制：可減少停機時間，降低停機廢品損失，有效節約能源單耗，廢品減量對應生產成本節約，進一步凸顯先進技術在質量管控中的價值。
· 故障處理效率：系統在故障預防與快速響應方面可有效提升。
本研究通過多維度驗證表明，AR智能診斷系統不僅顯著提升設備運維效率，更為企業帶來可量化的經濟效益，具備顯著的工業化推廣價值。
5 結論與展望
本研究提出的AR智能診斷系統通過融合增強現實、視覺識別與知識庫技術，有效解決了傳統設備運維中量化不足、專家支持低效及資料查閱不便等核心痛點。系統在實際應用中展現出顯著的技術優勢：AR遠程專家支持實現多對一實時協作，設備狀態可視化將故障診斷準確率提升至95%，智能知識庫系統使專家支持效率提高100%，系統部署后年停機損失降低，驗證了其在工業場景中的實用價值。
未來研究可從三個方向深化系統功能：首先，集成數字孿生技術構建虛擬調試環境，實現設備運行狀態的數字化映射與預演，進一步提升故障預測能力；其次，融合AI診斷算法（如LSTM網絡），基于歷史數據構建設備健康狀態評估體系，實現故障自動溯源與工藝參數優化，實現從被動維修到主動預防的轉變；最后，可探索大模型的融合應用，在保障數據安全的同時優化系統響應速度。這些技術拓展將推動運維向更高自動化、智能化水平發展，為工業數字化轉型提供更強大的技術支撐。
參考文獻
[1] 劉穎, 陳佳, 馮振新. 基于增強現實技術的電力管廊運維系統研究及應用[J]. 計算機應用與軟件, 2022, 39(7): 134-140.
[2] 簡學之, 劉子俊, 文明浩, 等. AR 增強現實技術在變電站二次設備運檢中的應用[J]. 電力系統保護與控制, 2020, 48(15): 170-176.
[3] 董永永, 任天磊, 呂海玲, 等. 基于增強現實的智能變電站管理系統研究[J]. 電力系統保護與控制, 2022, 48(15): 170-176.
[4] 桂元龍, 劉廣晗, 陳立峰. 基于增強現實技術的工業場景信息可視化設計研究[J]. 計算機技術與發展, 2024, 32(7): 196-200.
[5] 魏巍, 馮蓬勃, 陳崢廷, 等. 增強現實輔助裝配技術綜述[J]. 包裝工程, 2021, 42(14): 108-118.
[6] 史曉剛, 薛正輝, 李會會, 等. 增強現實顯示技術綜述[J]. 中國光學, 2021, 14(05): 1146-1161.
[7] 高興波, 史旭華, 葛群峰, 等. 面向動態物體場景的視覺SLAM綜述[J]. 機器人, 2021, 43(06): 733-750.
[8] Azuma R T. A survey of augmented reality[J]. Presence: Teleoperators & Virtual Environments, 1997, 6(4): 355-385.
[9] Caudell T P, Mizell D W. Augmented reality: an application of heads-up display technology to manual manufacturing processes[C]//Proceedings of the Twenty-Fifth Hawaii International Conference on System Sciences. IEEE, 1992, 2: 659-669.
[10] Egger J, Masood T. Augmented reality in support of intelligent manufacturing—a systematic literature review[J]. Computers & Industrial Engineering, 2020, 140: 106195.
[11] Chen C J, Hong J, Wang S F. Automated positioning of 3D virtual scene in AR-based assembly and disassembly guiding system[J]. The International Journal of Advanced Manufacturing Technology, 2015, 76: 753-764.
[12] May K W, KC C, Ochoa J J, et al. The Identification, Development, and Evaluation of BIM-ARDM: A BIM-Based AR Defect Management System for Construction Inspections[J]. Buildings, 2022, 12(2): 140.
